Устройство защитного отключения

Что это такое УЗО? Как правильно подобрать УЗО? Сколько стоит его установка или замена? Кто должен устанавливать УЗО в квартире? Что лучше УЗО или дифавтомат? Ответим на всё эти вопросы по порядку.

Мы профессионально занимаемся диагностикой, заменой и установкой устройств защитного отключения. Поэтому в деталях, можем помочь вам по всем вопросам, связанным с УЗО и дифференциальными автоматами.

Цены на установку и замену УЗО

  • Установка УЗО двухполюсного

    шт

    350 руб.

  • Установка УЗО четырехполюсного

    шт.

    450 руб.

  • Установка двухполюсного дифф. автомата

    шт.

    350 руб.

  • Установка четырёхполюсного дифф. автомата

    шт.

    450 руб.

  • Установка магнитного пускателя

    шт.

    450 руб.

  • Переделка щита

    от

    450 руб.

  • Монтаж шины-N

    шт.

    100 руб.

  • Установка гребенки (до 10 мод)

    от

    150 руб.

  • Установка дополнительной DIN-рейки

    шт.

    200 руб.

  • Демонтаж автомата защиты

    шт.

    100 руб.

  • Подробные цены

Установка устройства защитного отключения, мало чем отличается от установки двуполюстного автомата. Главное при установке УЗО — это подготовка посадочного места и правильная логика его подключения, которая всегда имеет свои нюансы (о которых ниже). Поэтому стоимость установки УЗО на готовые коммуникации, зависит от правильно сформированного щита в целом. В некоторых случаях, для корректной установки УЗО, может потребоваться переборка всего электрического щита в квартире.

Что такое УЗО, принцип работы

Самый часто задаваемый вопрос «для чего нужно УЗО?». Большинство обывателей полагают, что устройство защитного отключения предназначено только для защиты человека от удара током. На самом деле это не совсем так. Да, оно конечно защищает от человека от поражения  током, но к сожалению не всегда.

Согласно ПУЭ, установка УЗО обязательна для всех влажных и детских помещениях. Это правило создано как раз для защиты человека от поражения током. НО на практике, при ударе током УЗО срабатывает не всегда.  Почему? Есть ряд причин, про которые мы расскажем ниже.

На сегодняшний день, главная функция и самая важная функция УЗО – это противопожарная профилактика. Поэтому сегодня УЗО устанавливается не только в помещениях с повышенной влажностью, а повсеместно (кроме уличных розеток и освещения).

Принцип по которому работает УЗО, это сравнение входящего и выходящего токов. Как известно, ток бежит по двум проводам (3 фазы здесь не рассматриваются) — по фазе и нулю. Если ток потечёт куда-нибудь в сторону, кроме этих двух проводов — УЗО обязано сработать. То есть при возникновении тока утечки определенного номинала, УЗО моментально расцепит контур.

УЗО не срабатывает на токи короткого замыкания и на перегрузку в сети, в отличие от дифференциального автомата, которых имеет в себе функцию как УЗО, так и обычного автомата.

От чего защищает УЗО

В первую очередь УЗО — это отличная профилактика пожаров из-за плохой проводки. Как известно возгорания в электропроводке происходят из-за коротких замыканий, перегрева кабеля и перегрева контактов. В отличие от обычных автоматов — УЗО берет на себя функцию отключения в случаях оплавления изоляции кабеля. Конечно не всегда, но при определённых условиях, особенно при наличии правильного заземления, УЗО обязано сработать.

Утечка по расплавленной изоляции

К слову говоря, УЗО работает на много корректнее, если в кабеле имеется заземляющий проводник PE. Потому что ток утечки по расплавленной изоляции переходит на заземление. Потому прокладке новой проводки или линии, не скупитесь на трёхжильную проводку, даже на освещение.

Второй, самой частой причиной срабатывания устройств защитных отключений и дифференциальных автоматов, является вода. Так как водичка это отличный проводник электрического тока, то при попадании воды на токоведущие части, ток растекается по ней, также вызываю утечку и срабатывание УЗО.

Ну и самый важный момент, это защита человека от ударов электрическим током. На самом деле очень хочется  развенчать тот миф, что УЗО на 100% защищает от ударов тока. В большинстве случаев током бьёт и еще как, и никакое УЗО не срабатывает. Случаи, когда УЗО отключается с помощью ударенного током человека, на практике очень редки. Почему так происходит, напишем в конце статьи.

Защита от ударов токов с помощью УЗО, во влажных помещениях будет работать намного лучше с заземлением! Мокрая бытовая техника, светильники в санузлах и детских комнатах, всё должно быть заземлено.

Виды УЗО

Сами УЗО разделяются на трехфазные и однофазные (четырех и двух полюсные).

В быту чаще всего встречаются двупоcючные УЗО с током утечки 0,03 А. Данные устройства решают 90% всех бытовых задач, связанных с утечкой тока.

Также у этих устройств есть такой показатель как номинальный ток. Самый частый это 24 или 40 Ампер. Этот показатель необходимо учитывать при установке УЗО на группу или линию, в которых не предполагается превышение этого показателя.

Рассмотрим характеристики УЗО более детально:

  • ток утечки мА. Самые востребованные на рынке УЗО на 0,03 мА (30 миллиампер), считающимися безопасными для человека. Часто встречаются УЗО с током утечки 0.1 А, обычно это четырехполюсные УЗО. Также бывают особо чувствительные УЗО от 0,01 А и промымшленная автоматика с утечкой более 0,1 Ампера

  • Номинальный ток А (C). Обычно это 25 ампер на линию, или 40 ампер (на квартиру), и более (частный дом, предприятие). Это тот ток, который не рекомендуется превышать для корректной работы устройства.

  • количество полюсов. Четырех полюсные и двух полюсные. Для трезфазных и однофазных сетей.

  • функция дифавтомата. Также имеет характеристику обычного автомата с номиналом тока отключения устройства (6,10,15,20,25,32,40,64 Ампера). Двуполюсные дифы используется на каждую линию. Они повышают функционал щитка, экономя при этом места. Чаще всего устанавливаются в частных домах, коттеджах и больших квартирах\офисах.

Чем отличается УЗО от диффатомата

Дифференциальный автомат, по простому ДИФ, отличается от УЗО только тем что совмещает в себе функции автомата токовой защиты и УЗО. То есть это два в одном, это позволяет сэкономить место в щите. Стоимость диф автоматов обычно дороже чем простое УЗО.

То есть в чём плюс дифавтомата, это только экономия места. Минус в том что его не выгодно ставить на группу автоматов, потому что он будет выполнять фунцию того же УЗО, которое стоит дешевле.

Диф автоматы

Как правильно подобрать УЗО

Для защиты одной линии, например стиральной машины или водонагревателя до 6Квт 0,03А 25А
Для защиты группы автоматов 0,03А 25А
Для защиты квартиры 0,03А 40А
Для защиты дома или большого объекта 0,1А 40-64А

Нужно понимать, что УЗО с током утечки больше 0,03 ампера, есть смысл устанавливать только на большие объекты и оборудование, для того чтобы избежать ложных срабатываний. При необходимости защиты именно человека, рекомендуется УЗО реагирующее на ток утечки до 0,03 А. Именно 30 миллиампер считаются безопасными для человеческого организма.

При поборе трехфазных УЗО, нужно учитывать для чего вы его устанавливаете. Если это отдельное оборудование, например электросауна, то ток утечки также не должен превышать 0,03 ампера. Для защиты всего дома можно устанавливать менее чувствительные УЗО с током утечки 0,1 ампер. Делается это для того чтобы избежать ложных срабатываний от гуляющих токов.

Также нужно понимать, что при установке УЗО на уличные линии, можно столкнуться с проблемой частых  отключений во время дождей или просто влажной погоды. Поэтому это либо отдельное менее чувствительное УЗО для улицы, либо его отсутствие, что не противоречит правилам и нормативам.

Схема подключения УЗО в квартирном щите

Как правильно устанавливать УЗО, до или после автоматов? В принципе от перемены мест слагаемых сумма не меняется, всё будет работать и так. Но обычно УЗО устанавливается между общим автоматом и линейными автоматами.

Схема подключения УЗО

Важно при сборке щита соблюдать правильное сечение кабеля. Нельзя делать перемычки между автоматами кабелем с сечением менее 4 кв.мм

Возможно ли установка УЗО без заземления?

Да, установка без заземления снижает потенциал защиты проводки и людей. Но, даже в случае установки УЗО без земли, это всё равно является большим плюсом. Потому что, землей в случае утечки может быть просто лужа с водой, по которой ток будет растекается. Не говоря уже про сантехнические трубы и корпуса элекроприборов.

Но при прокладке отдельной линии, с дальнейшей защитой его УЗО, — лучше всего прокладывать отдельный трёхжильный кабель, даже если в вашем доме нет заземления. Потому что даже такой вариант повысит вероятность отключения устройства так же, как если бы у вас было заземление.

Установка УЗО с занулением

Почему УЗО не срабатывает при ударе током?

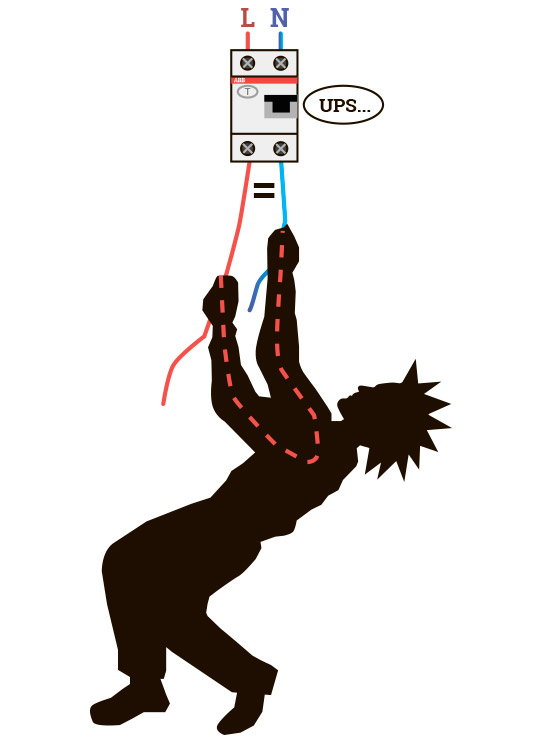

Самый частый вопрос который возникает у людей столкнувшихся с такой ситуацией. Здесь всё просто, если нет утечки, то оно и не должно срабатывать. Если человек возьмется за фазу и ноль, ток будет течь также как через нагрузку, например лампочку. Именно поэтому важно иметь заземление «под рукой». Чтобы УЗО сработало от поражения человека током, нужна утечка тока в сторону.

Как проверить УЗО?

Для проверки работоспособности устройства защитного отключения, существует специальная кнопочка Т, на всех устройствах. Также у матерых электриков существует способ замыкания нулевого и заземляющего провода. В любых случаях, даже в сети без нагрузки, УЗО должно сработать.

Кстати таким способом можно обесточить квартиру или любой другой объект, имея доступ только к одной розетке с заземлением. Для этого достаточно подключить любую нагрузку через заземление и любой выход (фаза, ноль) из розетки.

Кто должен устанавливать УЗО в щитке?

По закону устанавливать УЗО к вам в квартиру не обязан никто. Электрика в вашем доме — это зона вашей ответственности. Сегодня согласно правилом ПУЭ и СНИПам, наличие УЗО обязательно во всех жилых помещениях. Это правило действует при сдаче жилых строительных объектов. Но в старом жилом фонде, например Москвы, установку УЗО производят только в рамках капитального ремонта. И по итогу всё равно за ваши деньги. Также стоит понимать, что не на всякую старую проводку, возможна установка УЗО. В некоторых случаях необходимо прокладывать новую проводку или линию.

Для качественной диагностики работы УЗО, установки или замены, обращайтесь к нам. Мы профессионалы, поможем подобрать и проконсультируем вас по телефону. +7 495 760 36 77
