Замена пробок на автоматы

У вас стоят старые советские пробки, и вам надо их поменять? Тогда вы попали туда, куда надо! Сегодня (2018 год), в старом жилом фонде Москвы, в квартирах и на предприятиях, всё ещё можно встретить пробки советского образца. Пробки советского образца – это слезы электрика. Само наличие пробок в вашей квартире, уже говорит о том что что-то пошло не так! Один простой факт замены пробок на автоматы, на порядок увеличит безопасность вашего дома.

Вопрос: Что же делать, менять самому или вызвать электрика? Давайте подробнее раскроем тему, и опишем процесс замены пробок, человеческим языком.

замена пробок на автоматы

Стоимость замены пробок

  • Замена пробок на автоматы с материалом

    2 500 руб.

  • Замена пробок без материала

    2 000 руб.

  • Демонтаж пробки

    100 руб.

  • Установка автомата

    200 руб.

  • Установка УЗО

    350 руб.

  • Установка DIN-рейки

    200 руб.

  • Установка шины ноль

    150 руб.

  • Замена проводов от счетчика

    от 500 руб.

Подробные цены

Возможные конфигурации пробок и автоматов в щите

Старая конфигурация Новая конфигурация
2 пробки 1 автомат + 1 шина «0»
4 пробки 2 автомата + 1 шина «0»
4 пробки УЗО + 2 автомата + 1 шина «0»
6 пробок УЗО + 3 автомата + 1 шина «0»

Наиболее распространенная конфигурация, это четыре пробки над (или под) счетчиком. Именно его, мы и опишем.

Пробки бывают двух видов, — белые (самые древние) и чёрные (с кнопочкой). Наличие тех или иных пробок у вас, никак не влияет на процесс их замены. Они, как и всё старье идут на помойку (в музей или в антиквариатную лавку).

Виды пробок

Первый вопрос, который возникает у людей: почему вместо четырех пробок, достаточно поставить два автомата?

Каждый автомат устанавливается на свою линию (линия это два провода в кабеле — фаза и ноль). И в каждый автомат вставляются только фазный провод (провод под напряжением).

Вставлять же нулевые провода в автомат, не рекомендуется. Все «0» соединяются на нулевой шине.

Нулевая шина

В древние времена, на каждый провод, и на ноль и на фазу, устанавливалась пробка. Всё потому, что в старых домах просто не было «0». И провода, приходящие в квартиру от подъезда, находились под напряжением (трехфазная цепь в старых домах). Поэтому на каждый провод необходима была пробка.

Главная задача автоматов, при замыкании или перегрузке, обесточить квартиру. Для этого достаточно отключить только фазный провод, потому что на ноль безопасен и автомат на «0», устанавливать не рекомендуется. Ноль по своей природе, это и есть «земля» (что такое заземление).

Второй вопрос. Что делать с проводами, которые идут к пробкам? Надо ли менять счетчик?

Если вы не собираетесь полностью менять проводку в квартире, то ничего делать не нужно. Просто меняйте пробки на автоматы, стараясь не повредить старые провода.

Если же вы меняете счетчик [замена счетчика], то провода которые идут от счетчика, желательно тоже поменять. Так как после опломбировки счетчика, поменять провода без повреждения пломбы будет невозможно. Если же есть возможность, меняйте все старые провода и счетчик.

Старый счетчик с пробками

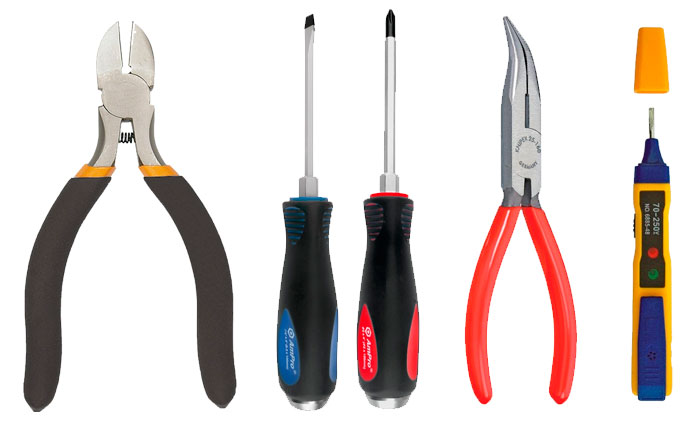

Используемые инструменты

  • Индикатор (без него можете даже не начинать)
  • Кусачки
  • Набор отверток с заизолированной ручкой (шлицевая, крестовая)
  • Круглогубцы (с ними комфортнее работать)
  • Шуруповерт с саморезами по металлу (желательно, но можно и обойтись)
  • Фонарик налобный (значительно облегчает работу)
  • Изолента (на всякий случай)
Старый счетчик с пробками

Необходимый материал

  • Два автомата 10 и 16 ампер
  • DIN-рейка 10-15 см
  • Шина «0» (или шина заземления)
Старый счетчик с пробками

Подробная процедура замены пробок

Перед началом любых работ с электропроводкой – обесточьте квартиру! Автомат (рубильник) для отключения квартиры, должен находится на вашей лестничной клетке.

Старый счетчик с пробками

Бывает и так, что автомата на лестничной площадке просто нет (в очень старых домах). И отключить квартиру, можно только со всеми квартирами по вашему стояку. Рубильник отключения находится, либо в подвале, либо на первом этаже дома. Отключение электричества по стояку, должно быть оформлено заявкой в управляющую копанию.

Работать под напряжением может только электрик с допуском. Мы крайне не рекомендуем людям, не разбирающимся в электричестве, работать под напряжением! Это очень опасно для жизни, не рискуйте!

Электричество отключено. Выкручивайте пробки, и снимайте пластмассовые кожухи под пробками. Теперь внимательно! Подайте напряжение (включите рубильник или автомат в подъезде). С помощью индикатора посмотрите, откуда приходят фаза и ноль. [Как пользоваться индикатором]. При соприкосновении с фазой (оголенным проводом) лампочка индикатора горит, если лампочка не горит — это ноль или провод на котором ничего нет.

Чтобы понять, откуда провода приходят к пробкам, сверху или снизу, найдите приходящий фазный провод (который под напряжением). Провода с противоположной стороны пробок – это линии освещения и розеток, которые расходятся по вашей квартире. Запомните схему расположения проводов.

Замена пробок

Снова обесточиваем щиток (отключаем рубильник). Окончательно откручиваем оставшиеся элементы пробок (керамические изоляторы). Провода не режем! Аккуратно зачищаем их от налета, при необходимости можно обмотать оголенные провода изолентой.

Постарайтесь при демонтаже пробок, минимально воздействовать на провода, чтобы их не повредить, в особенности это касается алюминиевых проводов.

На бывшее место пробок, ровно посередине, с помощью шуруповерта и саморезов по металлу, прикручиваем DIN-рейку. Или сажаем её на старые болты, которые раньше держали пробки.

Минус такого способа в том, что отверстия для болтов, выше или ниже от середины старых пробок. В экстренных случаях (нет денег), можно обойтись и без DIN рейки. НО выглядеть это будет отвратительно, да и по правилам так делать нельзя!

Нулевой провод замена пробок

Для удобства отрезаем проходной (дублирующий) нулевой провод. Если непонятно, внимательнее посмотрите на картинку выше (2й синий провод). Так делается, для дальнейшего удобства прикручивания, нулевого провода к нулевой шине. Такой же фазный провод мы не трогаем, чтобы потом не пришлось делать перемычку между автоматами.

Прикрутив DIN-рейку, устанавливаем на неё два автомата и нулевую шину. Для примера мы взяли два автомата номиналом 10 и 16 ампер.

Автомат номиналом 10 ампер рассчитан на нагрузку 2200 Ватт. Этого достаточно для полноценного освещения, даже в четырехкомнатной квартире. На линию розеток в [старых проводках], мы рекомендуем устанавливать пакетник с номиналом не более 16 ампер (это 3400 Ватт возможной нагрузки).

Для старой проводки, крайне не рекомендуется ставить автоматы с большим номиналом. Либо меняйте всю проводку, либо заводите в квартиру новую линию, с соответствующим сечением провода, например для стиральной машины или другого оборудования. Учитывая то, что у вас стояли советские пробки, можно сделать вывод, что проводка у вас в таком же состоянии. Поэтому обязательно смотрим на номиналы устанавливаемых автоматов!

Сечение кабеля (медь) Номинал автомата
1,5 мм2 16 ампер
2,5 мм2 20 ампер
4 мм2 25 ампер
6 мм2 32 ампер

Приходящие фазные провода, вставляем вниз или верх, в винтовой зажим автомата (пакетника). С какой стороны автомата будет входить фаза — не важно. Если провода приходят снизу — вставляем их снизу, сверху — значит сверху. Если же вы отрезали дублирующий фазный провод, то между автоматами придется делать перемычку.

Вставляем провод в зажим и закручиваем клемму. Проверяем надежность крепления, подергав провод пальцами или инструментом. Крепко зажатый провод — залог стабильной работы автомата. С противоположной стороны автоматов вставляем фазы, уходящие на освещение и розетки. Закручиваем, проверяем.

В вашем щитке, одновременно могут находиться как алюминиевые, так и медные провода. Описываемая схема замены пробок на автоматы, работает одинаково для всех типов проводов. Необходимо помнить, что нельзя вставлять в один автомат или клемму, — два провода из разных металлов или разного сечения. Медь с алюминием [окисляются], контакт ослабевает и начинает греться, вплоть до оплавления и возгорания проводки. А провода с разным сечением, не будут нормально держаться в зажиме, что также приведет к перегреву контакта.

Замена пробок

К шине «0» цепляем нулевой провод, приходящий вместе с фазой (изначально их было два). Так как, нулевая шина безопасна, ноль может находиться в щитке в открытом виде.

Оградите детей от доступа к счетчику и автоматам. В аварийных ситуациях любой ноль может стать фазой!

Вот и весь процесс замены пробок на автоматы.

Замена пробок финал

Если вы хотите повысить противопожарную безопасность, и оградить людей от поражения токов, в данную схему [устанавливается УЗО].

Установка УЗО замена пробок

Замена пробок электриком

Чем же работа профи, отличается от работы дилетанта?

  • Профессиональный инструмент, который стоит много денег,
    и на порядок упрощает работу электрика
  • Умение видеть нюансы в конкретной проводке,
    и возможность оперативно решить проблему на месте
  • На всю работу, по замене пробок на автоматы, дается гарантия

Выводы

Если вы матерый технарь, интересующийся электричеством, и любящий делать все своими руками. То дерзайте, у вас обязательно всё получится!

Если же вы рядовой обыватель далекий от электричества, человек побаивающийся тока, легко устраивающий короткие замыкания, и ломающий хрупкие алюминиевые провода. Тогда лучше заплатите опытному мастеру, и спите спокойно. Эта разовая операция, и она стоит своих денег. Безопасность бесценна!
